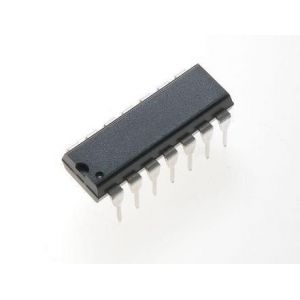

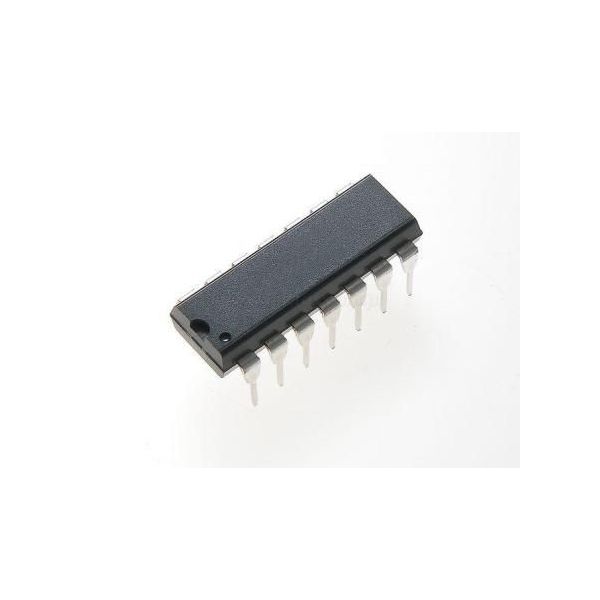

LM565

Parte descontinuada, reemplazar con NTE989

Fabricante: National Semiconductor (TI)

Características:

• PLL con VCO
• Frecuencia de operación hasta 500 kHz típica
• Alta linealidad: 0.2 % típica
• Estabilidad en frecuencia del VCO: 200 ppm / °C
• Doble detector de fase balanceado
• Frecuencia del VCO ajustable con 1 capacitor y 1 resistor externos, y rango de sintonización de 10:1 con el mismo capacitor
• Las características del sistema de lazo cerrado, ancho de banda, velocidad de respuesta, rango de captura y enganche pueden ser ajustados sobre un rango amplio de valores con 1 capacitor y 1 resistor
• El lazo entre el VCO y el detector de fase puede ser abierto para la inserción de un divisor de frecuencia digital para obtener multiplicación de frecuencia
• Entrada del detector de fase y salida de onda cuadrada compatible con niveles DTL y TTL
• Voltaje de alimentación: ±5 V a ±12 V
• Temperatura de operación: 0 °C a 70 °C
• Encapsulado: DIP 14 pines
• Producto genuino. Para saber más sobre la falsificación de semiconductores: Aquí

Hoja de datos:

Equivalentes: NTE989, 989, NE565, SE565, entre otros
