SG3525A

Fabricante: ON Semiconductor

Características:

• Completo controlador PWM para fuentes de poder conmutadas o suicheadas

• Incluye referencia de voltaje, doble amplificador de error, oscilador ajustable, modulador de ancho de pulso, flip-flop de dirección de pulso, doble suiche de salida alternante y comparador de control de tiempo muerto
• Amplificador de error con amplio voltaje de entrada en modo común: -0.3V hasta V_CC - 2V
• Voltaje de alimentación max: 41 V
• Voltaje de alimentación recomendado: 8 V a 35 V
• Salidas pueden operar en modo sumidero o fuente hasta 200 mA (500 mA max. absoluto)

• La salida puede ser configurada como sencilla o Push-Pull
• Los circuitos internos prohíben el doble pulso en cualquiera de las salidas
• El tiempo muerto variable proporciona control sobre el rango total

• Regulador interno de 5 V que proporciona un suministro de referencia estable con tolerancia del 5%
• La arquitectura del circuito permite una sencilla sincronización

• Posee circuito de prevención de fallo de funcionamiento para voltajes de alimentación bajos
• Temperatura de operación 0 ºC a +70 ºC

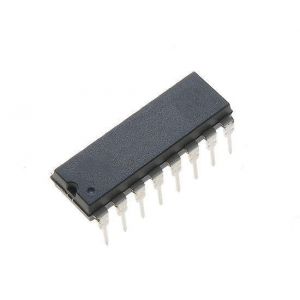

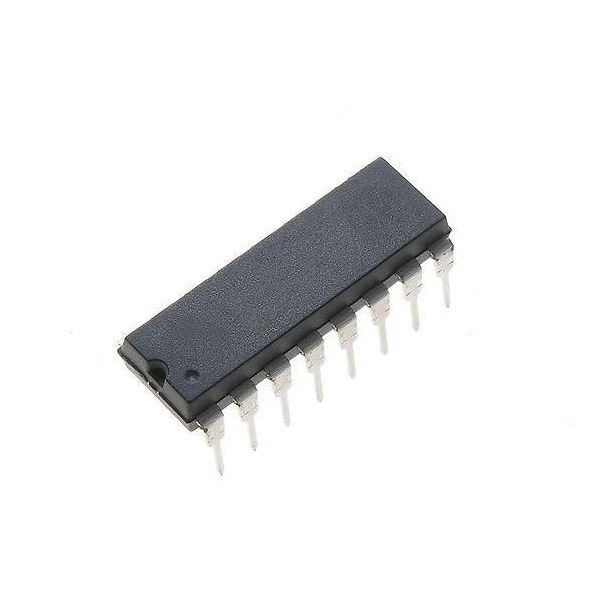

• Encapsulado TH/THT: DIP 16 pines
• Producto genuino. Para saber más sobre la falsificación de semiconductores: Aquí

Hoja de datos:

Equivalentes: SG3525, NTE1721, entre otros
